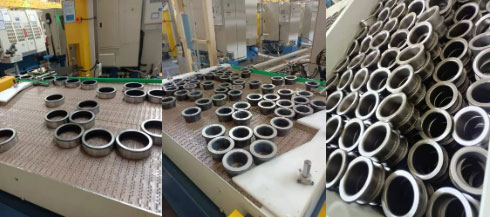

檢測工件：軸承的內、外套圈（類似圖片）

設備磁化原理及性能介紹

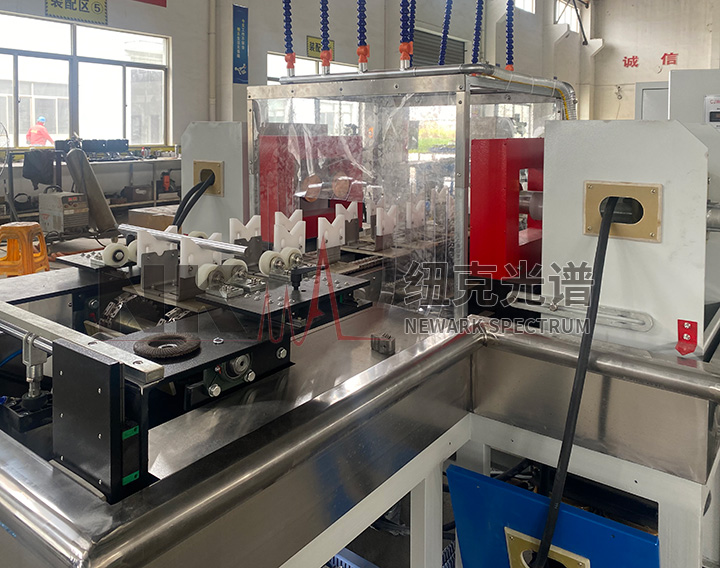

CDW-4000型熒光磁粉探傷檢測線（上、下夾緊）為機電分立式、多組合結構（單排鏈條輸送結構，上下夾緊）。主要用于濕式磁粉法檢查工件外表面及其近表面任意方向的裂紋缺陷。該設備由電氣控制系統、電源系統、輔助操作系統、步進機構、磁懸液噴淋回收循環系統、暗房熒光觀察系統、退磁系統等幾大部分組成。

設備的周向磁化采用芯棒感應方法，縱向磁化采用線圈外加磁場方法，一次性復合磁化，全方位檢查工件表面及其近表面的各種裂紋、細微缺陷。交流磁化電流均帶斷電相位控制，既適合連續法，又可進行剩磁法探傷檢測。

設備的控制電路采用可編程序控制器系列產品（簡稱PLC）集中控制，具有手動控制和自動控制功能，手動控制時可進行設備的每個功能動作的單步手動操作控制。自動控制時設備自動執行PLC內部自動程序，實現： 上料（人工）→步進傳送→氣缸夾緊→磁懸液噴灑→復合磁化（磁化二次）→氣缸返回→步進傳送下料→熒光暗室觀察→退磁等一系列動作的半自動化控制。自動程序連續執行，循環往復。如需要立即結束，按動復位按鈕開關，自動程序立即結束，回到初試狀態。

主電路采用可控硅無級調壓技術，設備的周、縱向磁化電流實現無級可調。設備采用專用數字式顯示表， 度高，全部模塊化設計，安全可靠，操作維護及其方便。

主要技術參數

1、周向磁化電流：AC：0-4000A有效值，數字顯示，帶斷電相位控制；

2、縱向磁化磁勢：AC：0-16000AT有效值，數字顯示，帶斷電相位控制；

3、磁化方式：周向磁化、縱向磁化、復合磁化；

4、暫載率：≥35%，連續磁化時間 3S；

5、磁化靈敏度：A型15/50試片清晰顯示；

6、控制方式：手動、自動；

7、工作節拍：約1件/10s（不含上、下料及人工觀察時間）；

8、電極間距： 0-150mm（可定制）；

9、芯棒運動方式：氣動；

10、退磁方式：穿過線圈遠離法；

11、退磁效果：≤3Gs；

12、紫外線強度：距光源380mm工件表面處強度≥4000μW/cm2；

13、氣源：0.4-0.7Mpa；

14、電源：三相四線380V±10%  50Hz ；

15、使用環境條件：溫度：-5℃～+45℃。

空氣相對濕度：≤90％。
